Q. 各階のフロアラインを設定したい

A. [フロアの設定]で設定します

[建築]タブ-[フロアの設定]を開きます。

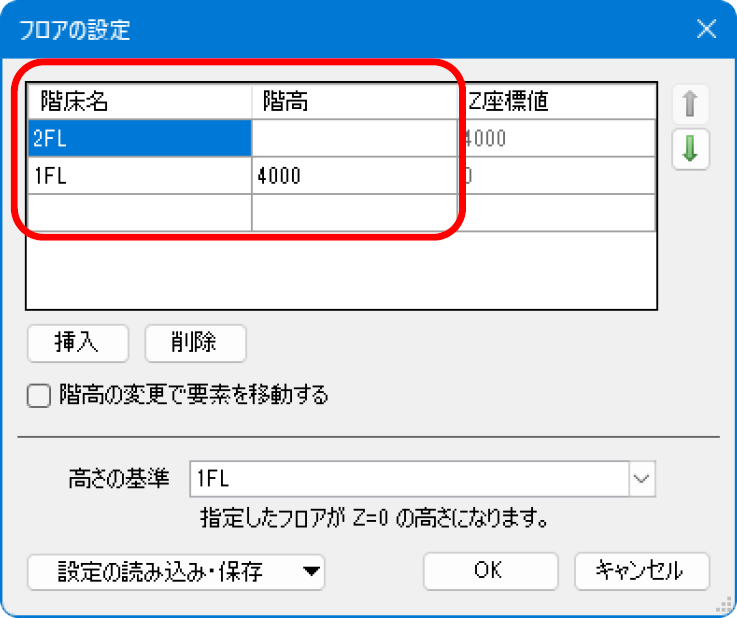

[階床名]に、フロアの名前を入力します。[階高]に、各フロアの高さを入力します。

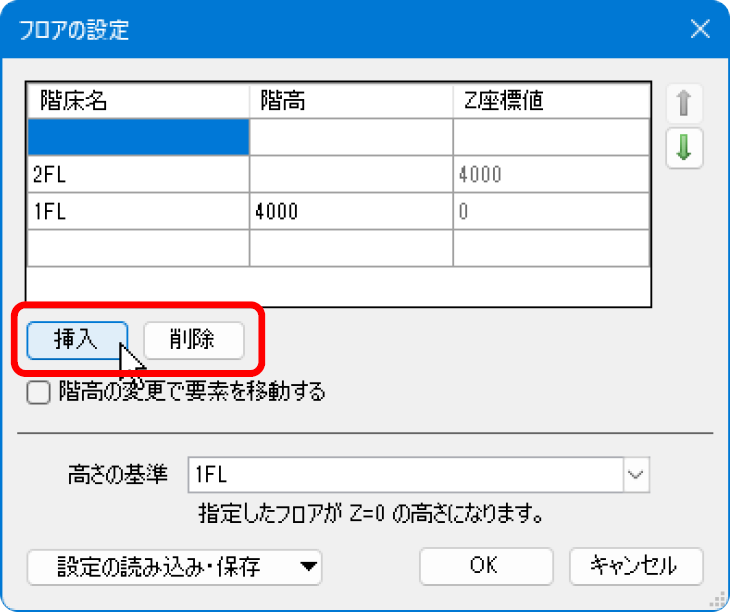

フロアを追加したい場合は、[挿入]をクリックします。フロアを削除したい場合は、[削除]をクリックします。
※要素の基準フロアとして使用されている階床名は、削除できません。
(削除の方法は、FAQ「フロアの削除ができない」をご参照ください。)

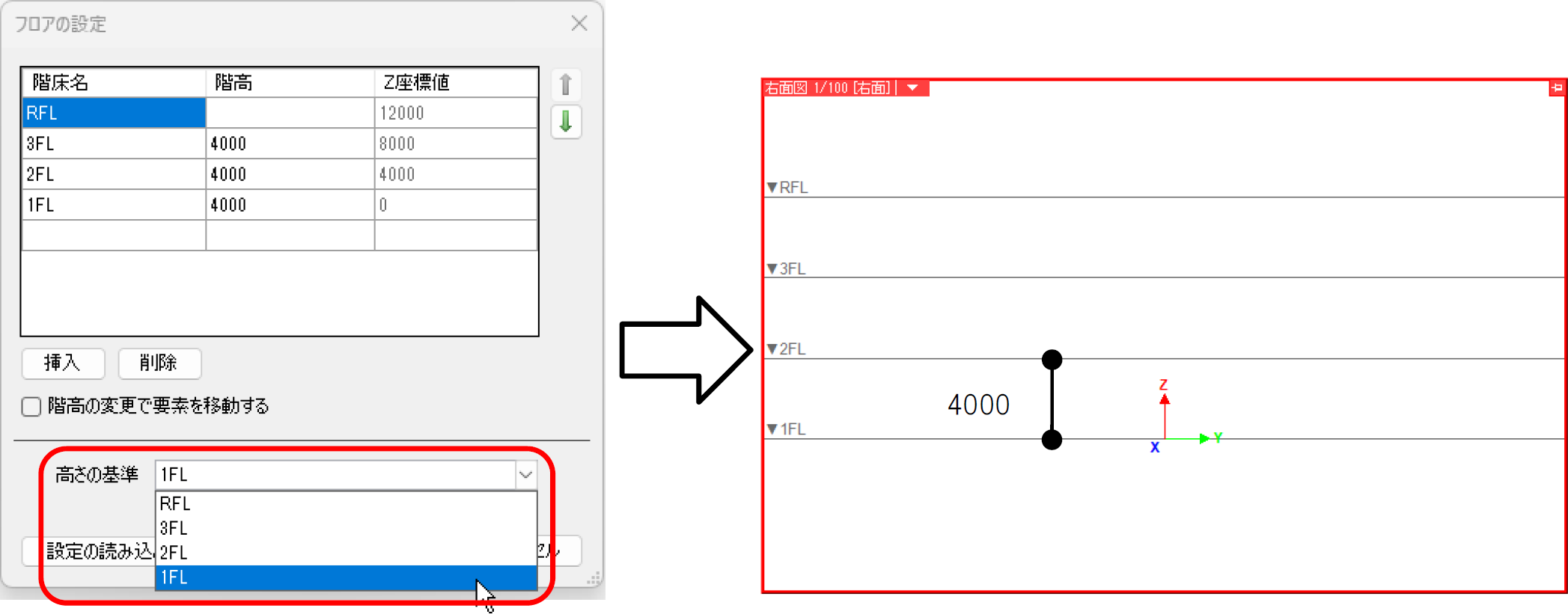

[高さの基準]で、高さの基準となるフロアを選択します。 選択したフロアのZ座標が「0」になります。
[OK]をクリックして確定すると、断面ビューに階床名と階高に合わせたフロアラインが表示されます。

補足説明

フロアラインを印刷したい場合は、[建築]タブ-[フロアの設定]-[フロアラインの作図]で作図をします。

※詳しい作図方法は、FAQ「断面ビューのFLラインを印刷したい」をご参照ください。
