A.　プロパティの[接続口情報]で変更します



[機器器具]タブで配置する機器器具を選択します。
［パラメータ］タブで機器の接続位置の外形サイズを変更します。

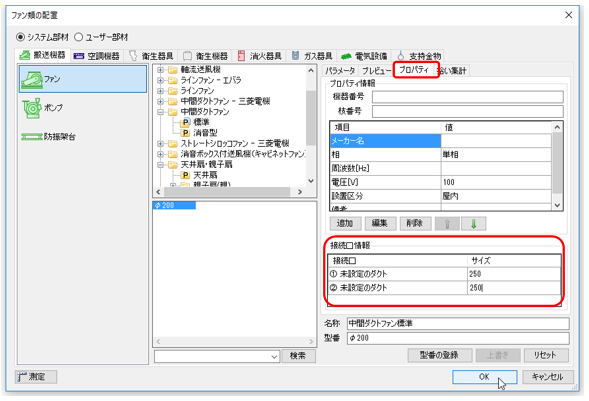

［プロパティ］タブに切り替えて［接続口情報］のサイズを変更します。

［接続口情報］で設定したサイズでルートが作図できます。



補足説明

配置した機器の接続サイズは、プロパティの［接続口情報］で変更することができます。
