A.　[用途の設定]で、略号、継手記号サブセットを編集します

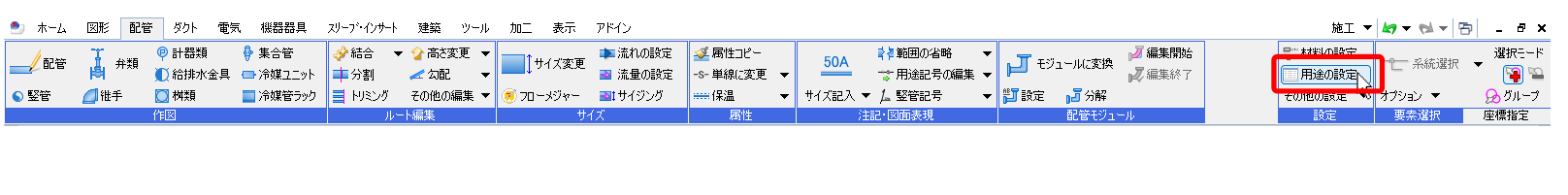

[配管]タブ-[用途の設定]コマンドを起動します。

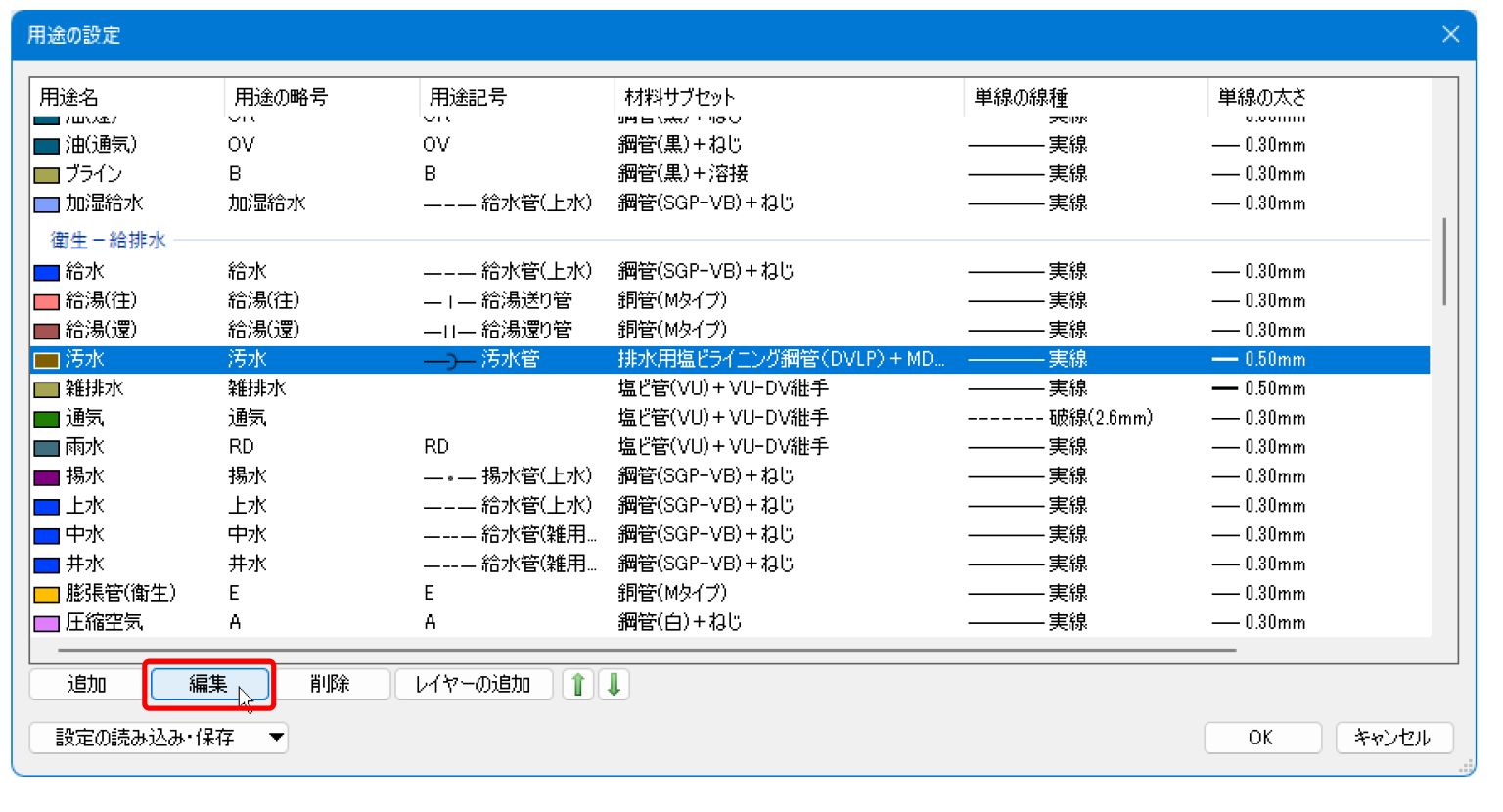

用途名「汚水」を選択し、「編集」をクリックします。

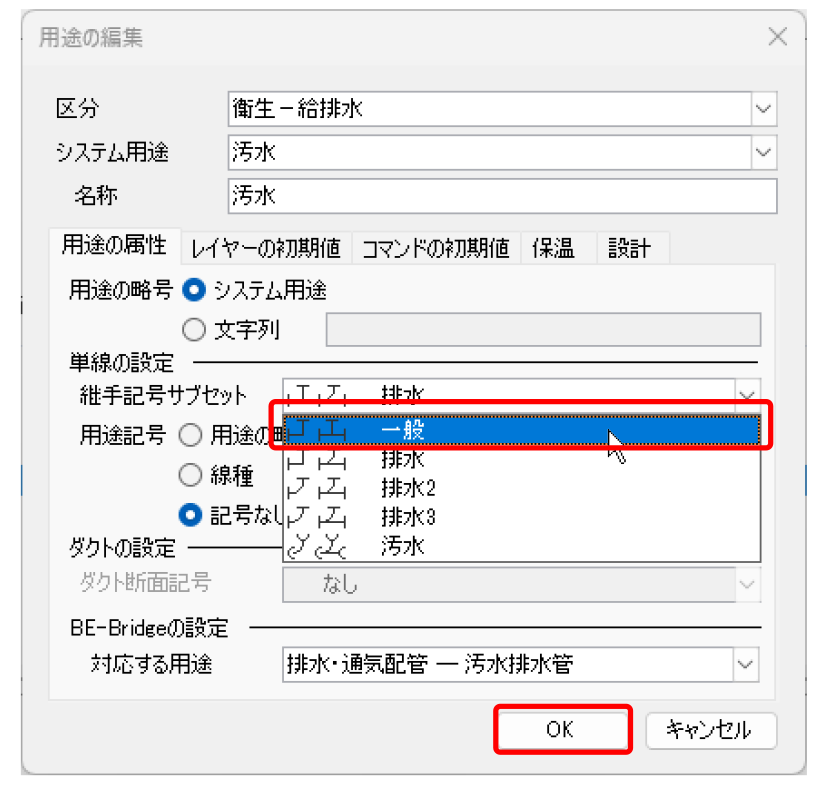

[用途の編集]ダイアログで略号「記号なし」、継手記号サブセット「排水/排水2/排水3」を選択し、「OK」をクリックします。

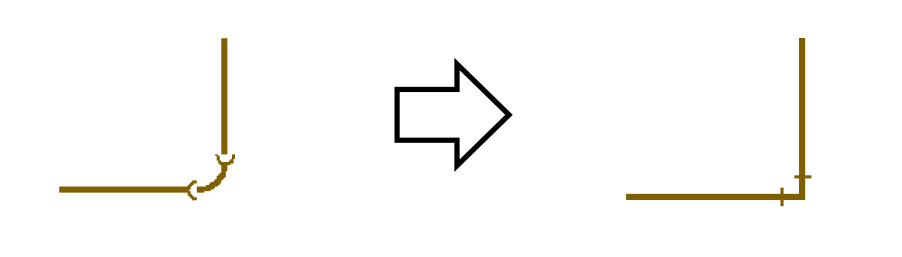

単線記号が変更されます。



補足説明

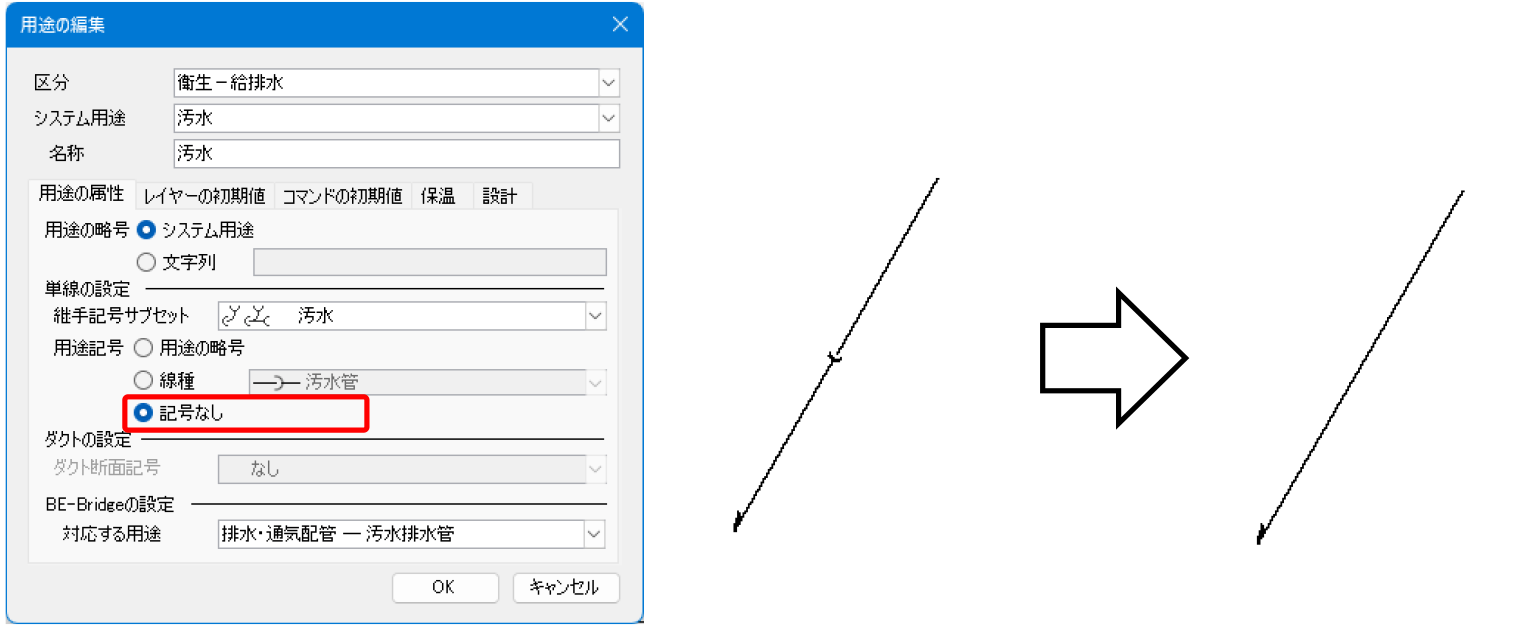

作図済みの竪管記号の半円を出さないようにするには、プロパティの「用途記号」の文字を削除します。
