Q. アイソメ図に作図する寸法線の引き出し方向を指定したい
A. ハンドルで引出し方向を指定します
[図形]-[寸法線]コマンドを起動し、「引出し方向自動」を選択します。
引出し位置を2点以上指定し、コンテキストメニューの[確定]を選択します。

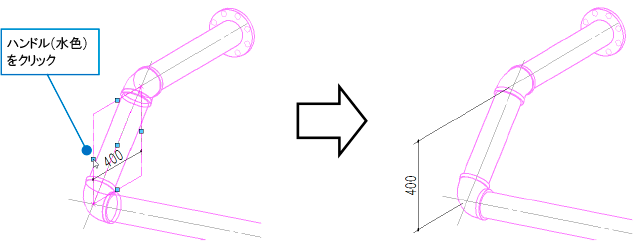

コンテキストメニューの[引出し方向の変更]をクリックすると、引出し方向を指定するハンドル(水色)が表示されます。
ハンドルをクリックし、寸法線の記入位置を指定します。
補足説明
作図済みの寸法線を選択し、回転ハンドル(緑)で引き出し方向を変更することもできます。
補足説明
XY平面上に寸法を記入する場合、[常に画面方向に向く]にチェックを入れると、寸法数値を立てて表示します。
作図後に寸法値の向きを変更したい場合は、[プロパティ]で[寸法値]-[向き]を、[画面方向に向く]に変更します。
