Q. エルボ返しの枝管を移動すると形状が変わる

2017.01.10 / 最終更新日 : 2023.06.20 配管

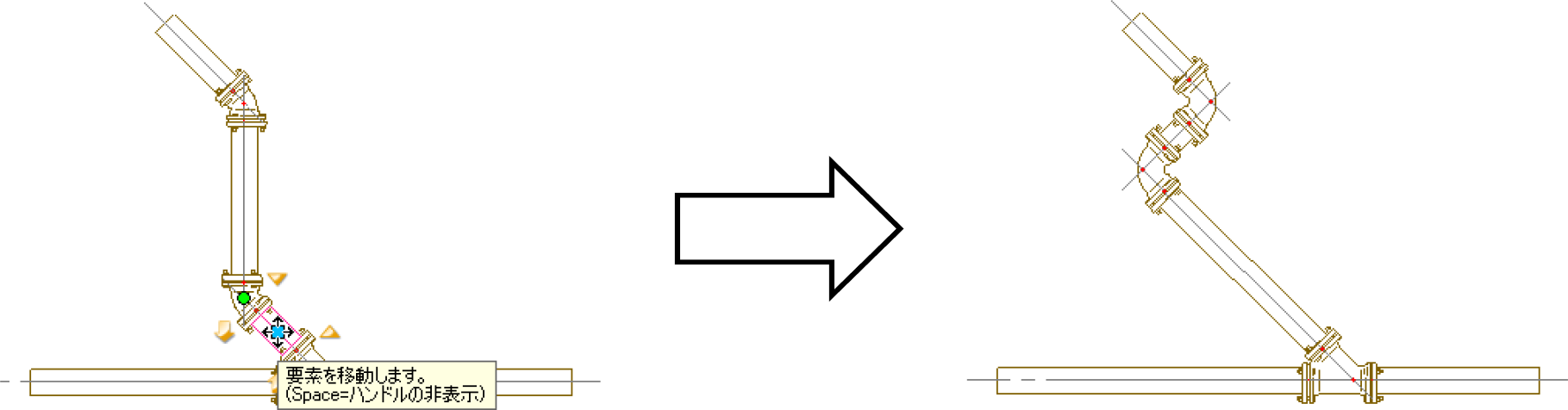

エルボ返しのルートを移動すると、エルボ間の距離によって、45ﾟ、90ﾟが自動的に切り替わります。元の角度を変えずに移動するには、「形状を維持する」にチェックを入れます。

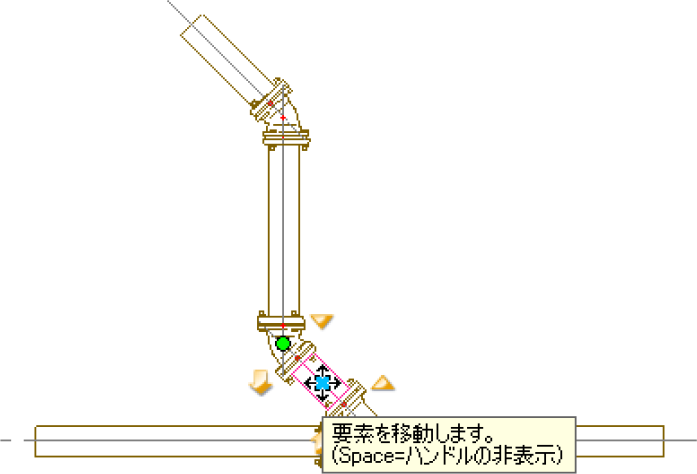

移動する枝管を選択し、移動ハンドル(青)をクリックします。

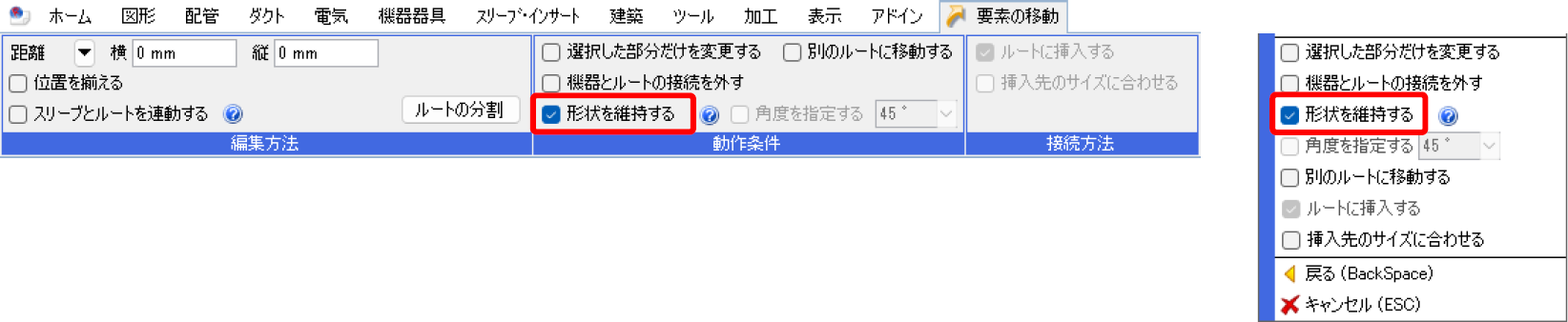

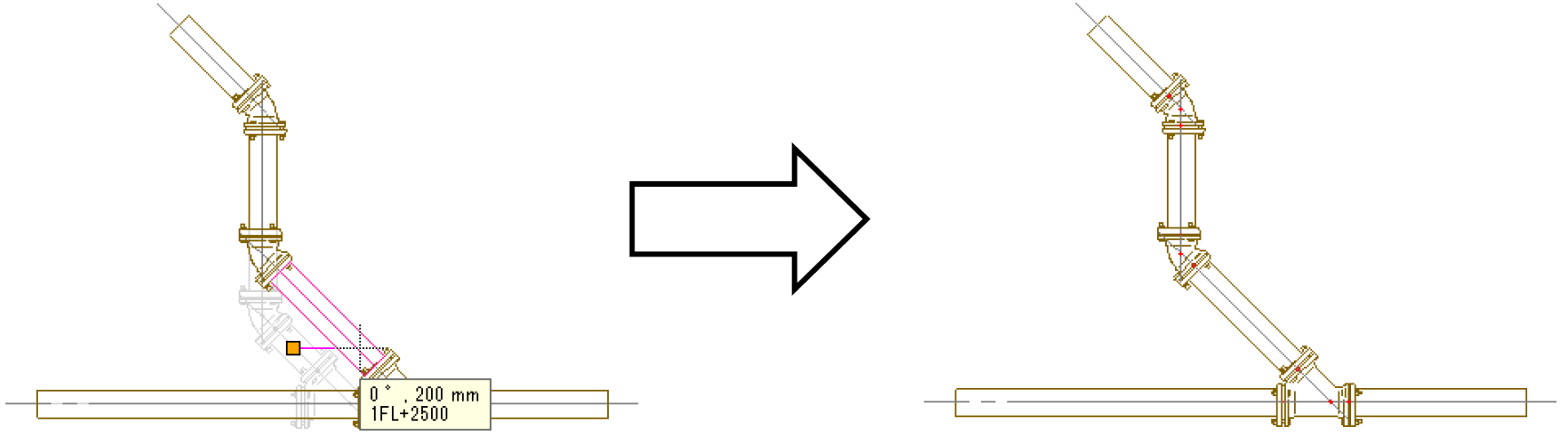

リボン、またはコンテキストメニューの「形状を維持する」にチェックを入れ、移動先の位置を指定します。
