Q. 新バージョンで作成した図面を過去バージョンのレブロで使用するには

2024.05.02 / 最終更新日 : 2024.05.02 図面

A.　[過去バージョンのRebro形式に変換]で保存します

新バージョンで作成した図面を過去バージョンのレブロで使用するには、図面を過去バージョンの形式に変換して保存します。
変換は、RebroまたはRebroViewerを使用して行うことができます。
※新バージョンで新たに追加された機能は過去バージョンでは表示されません。

[Rebro]からの変換

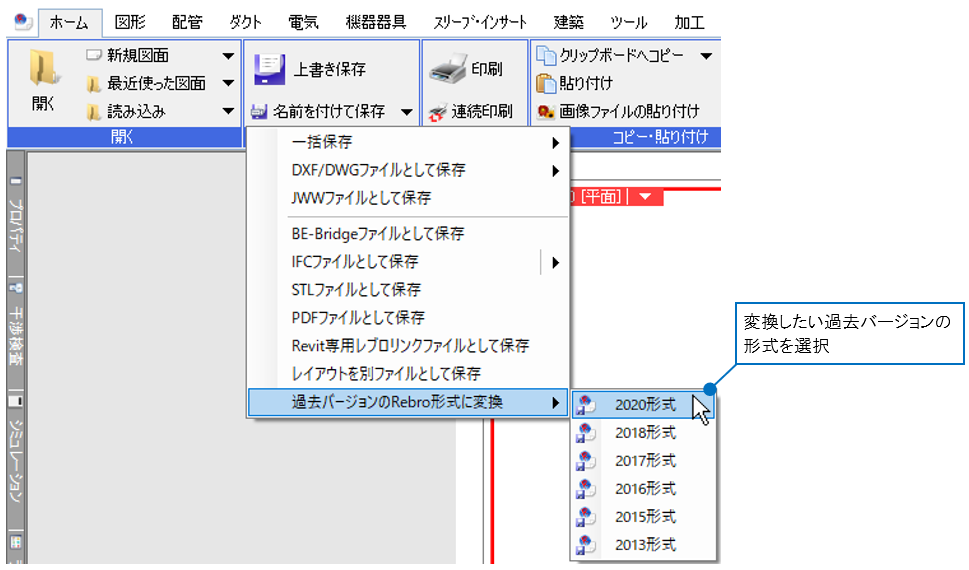

[ホーム]タブ-[名前を付けて保存]横の[▼]をクリックし、[過去バージョンのRebro形式に変換]より変換したい過去バージョンの形式を選択します。

[RebroViewer]からの変換

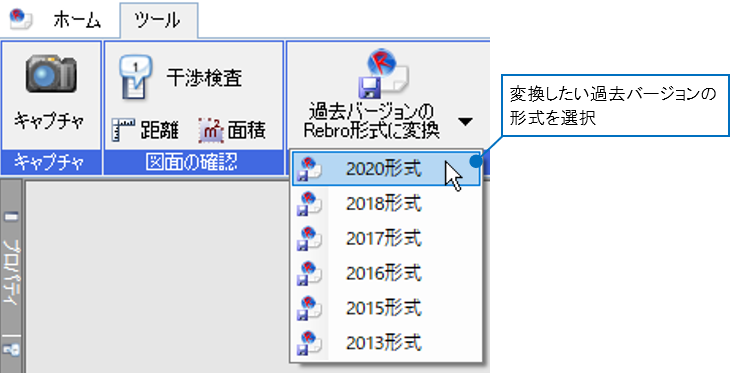

[ツール]タブ-[過去バージョンのRebro形式に変換]より変換したい過去バージョンの形式を選択します。

保存先、ファイル名を入力し[保存]をクリックします。

元図形状を追加して保存するためのダイアログが表示されます。
図面表現を保持したいレイアウトにチェックを入れます。初期値ではすべてのレイアウトを選択した状態となっています。
[OK]をクリックすると、選択した過去バージョンの形式で図面が保存されます。

補足説明

元図形状を作成するレイアウトが多いと、その分汎用図形が追加されてデータ量が増えるため、保存に時間がかかったり、図面の容量が増えたりします。元図形状の確認が不要なレイアウトは、変換時のダイアログでチェックを外して保存すると容量が抑えられます。

変換を行うと設備情報を保持する「属性優先のレイアウト」と、図面表現を保持する「元図形状のレイアウト」の2種類を作成します。
「属性優先のレイアウト」では新バージョンでの新機能を過去バージョンの表現に置き換えます。表現できない要素は削除されます。
「元図形状のレイアウト」は汎用図形に置き換えて図面表現を維持します。レイヤーは非検索になります。
