A. リボンの[手動隠線]コマンドを実行します

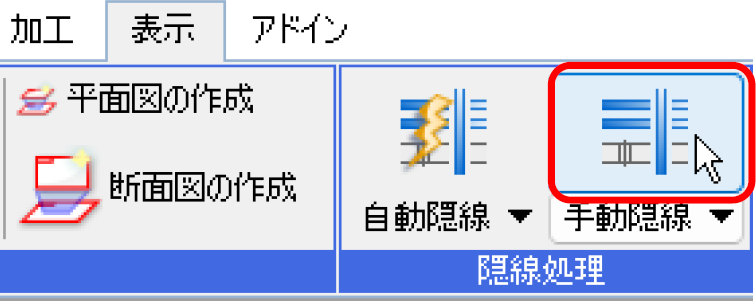

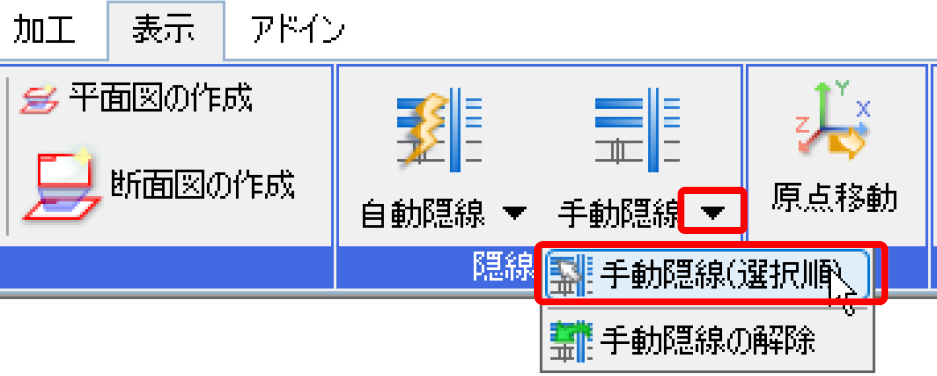

[表示]タブの[手動隠線]コマンドを起動します。

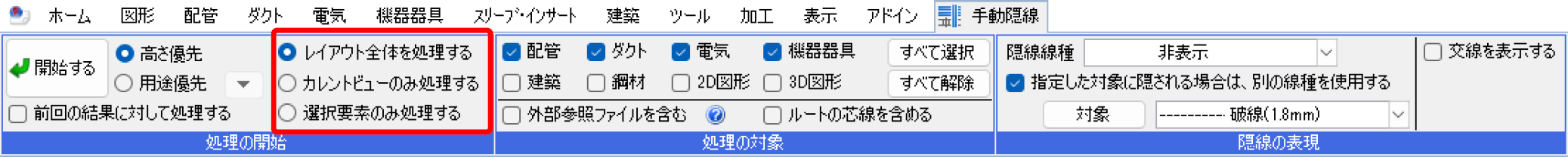

隠線処理を行う範囲を選択することができます。

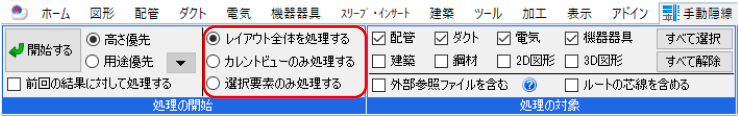

「レイアウト全体を処理する」を選択した場合、レイアウト内のビュー全てに隠線処理を行います。
「カレントビューのみ処理する」を選択した場合、カレントビューのみ隠線処理を行います。
「選択要素のみを処理する」を選択した場合、隠線処理をしたい要素を指定し、指定した要素のみ隠線処理を行います。



補足説明

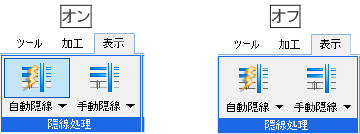

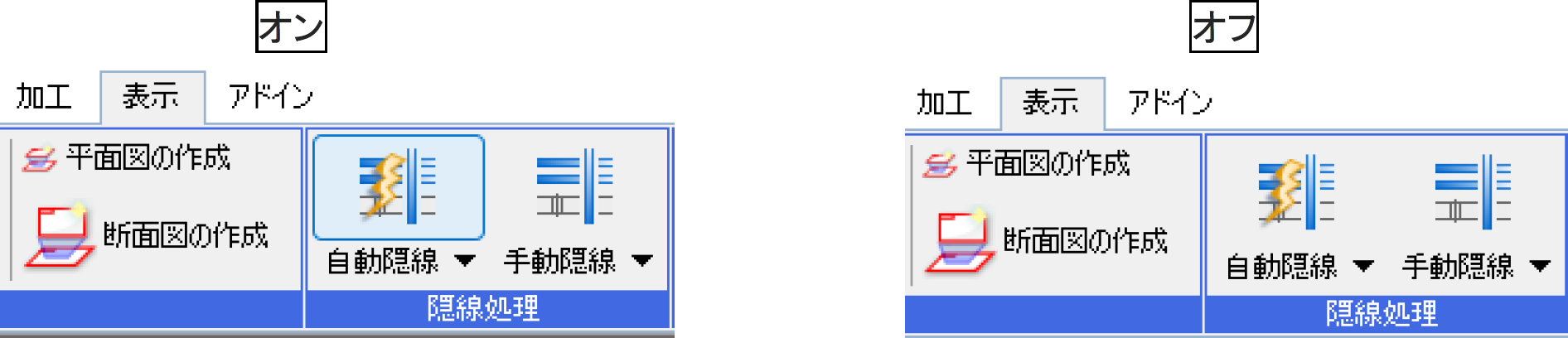

自動隠線がオンの場合は、[自動隠線]コマンドをクリックしてオフに切り替えます。

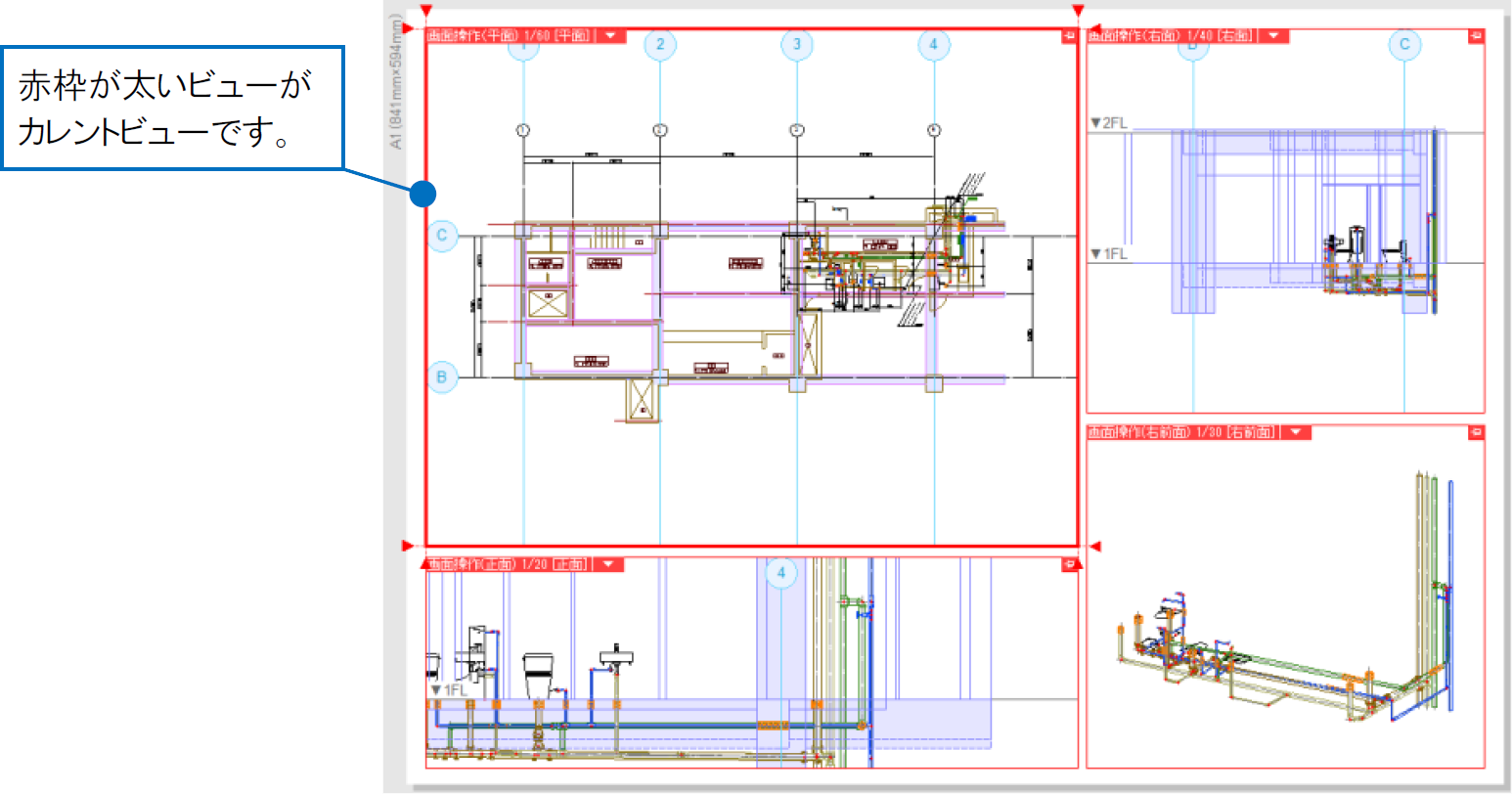

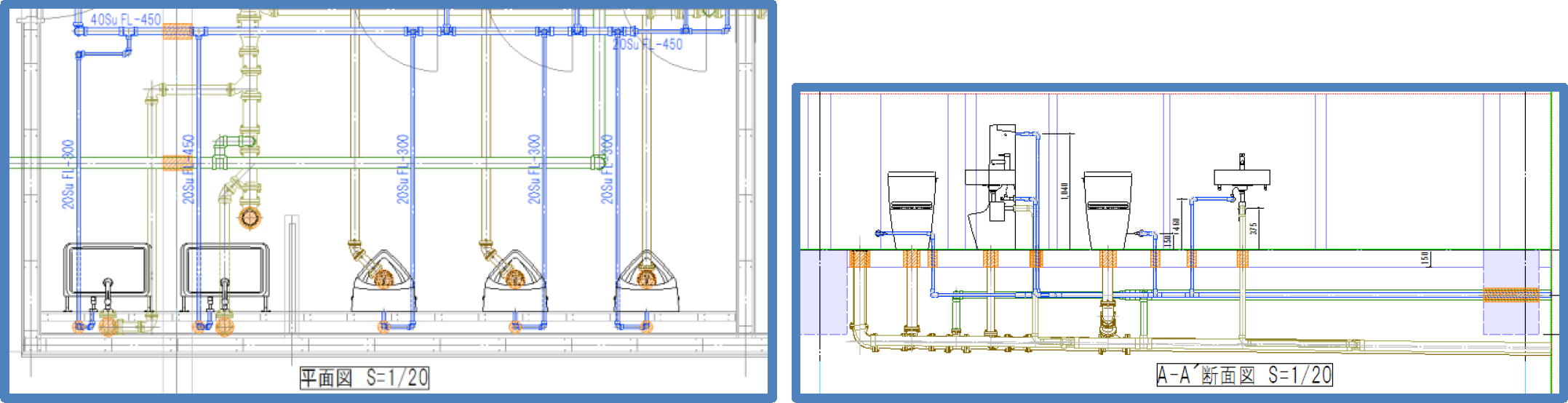

[カレントビュー]とは現在使用しているビューを指します。レイアウト内に複数のビューがある場合、赤枠が太いビューがカレントビューです。



[開始する]をクリックすると、隠線処理を実行します。



補足説明

ビューごとに隠線処理を行いたい場合は、[自動隠線]のコマンドを使用します。
[自動隠線]をオンにしていると、 [自動隠線の設定]に沿って自動的に隠線処理され、作図や編集、画面の切り替え時に、自動で隠線が更新されます。
（自動隠線のオン/オフはビューごとに切り替えられます）

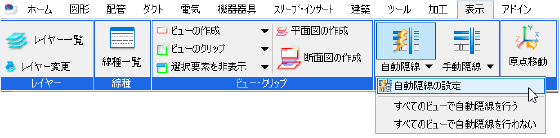

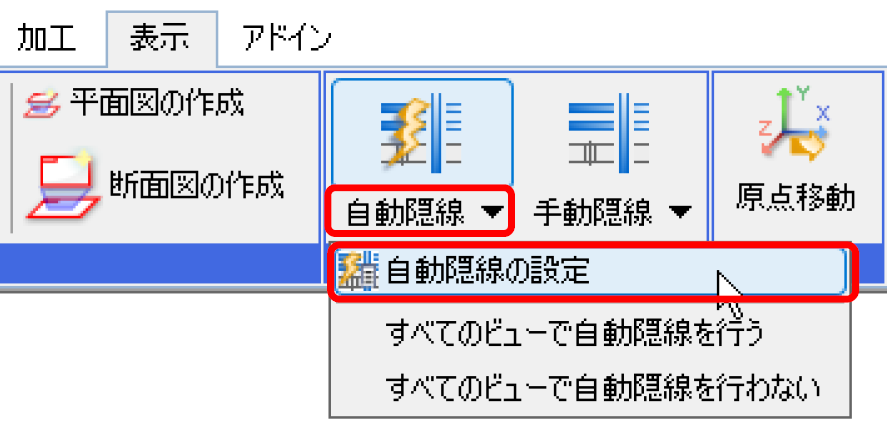

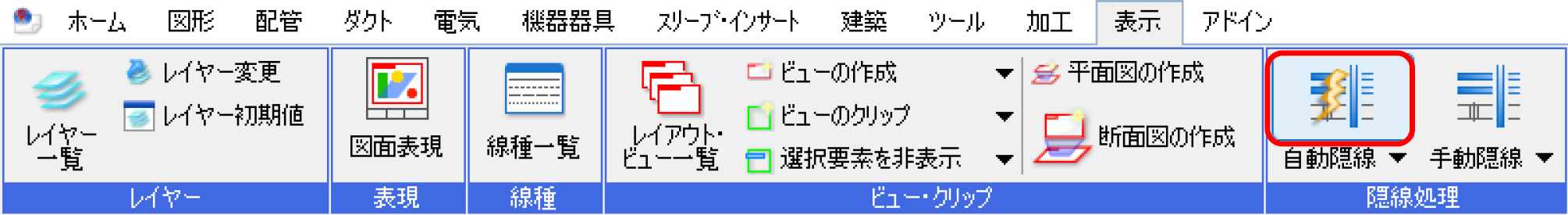

隠線の設定を確認するには、[表示]タブ-[自動隠線]をクリックし、[自動隠線の設定]をクリックします。

[自動隠線の設定]ダイアログから、処理の対象、隠線の表現、隙間の間隔、優先方法などを設定できます。

※すべてのビューに自動隠線の設定を反映させたい場合は、[すべてのビューに反映]をクリックします。
