A.　桝の接続口に「CU継手」の「偏芯ソケット」を接続し、配管を取り出します

桝から直接サイズの異なる配管を取り出す場合は桝の接続口に「CU継手」の「偏芯ソケット」を接続し、
偏芯ソケットから配管を取り出します。

[配管]タブの[継手]－「硬質塩化ビニル管用継手」－「CU継手」－「ソケット」－「偏芯ソケット」からサイズを指定し、
「OK」をクリックします。

桝の接続口に偏芯ソケットを接続します。



補足説明

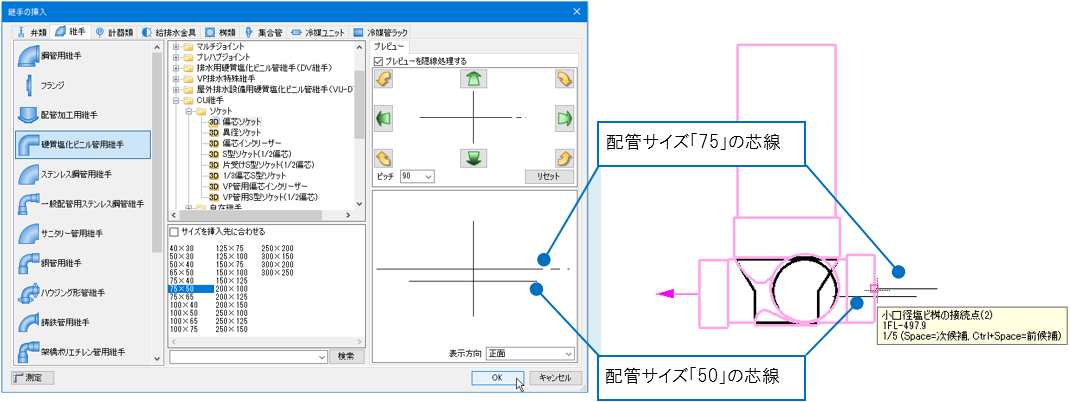

取り出す配管の揃えの向きは、偏芯ソケットの芯線で確認できます。芯線の短い方が偏芯する配管側です。



変更する場合は、コンテキストメニューの「回転」の矢印で向きを調整します。

偏芯ソケットから配管を取り出します。

偏芯ソケットを選択し、Shiftキーの長押しでハンドルを切り替えます。

黄色のルート作図ハンドルをクリックします。
配管が作図できます。
