A. [プロパティ]で設定します

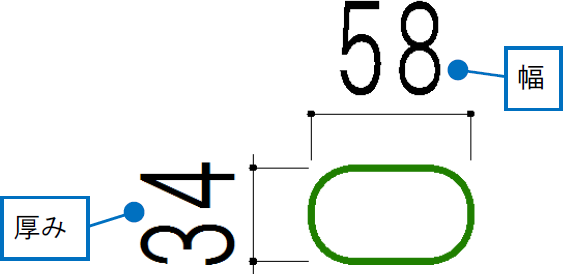

冷媒用銅管(２管式)・冷媒用銅管(３管式)は保温も含めた外形サイズで作図します。冷媒管の幅や厚みを任意の値で設定したい場合は、作図後に[プロパティ]で設定を変更します。

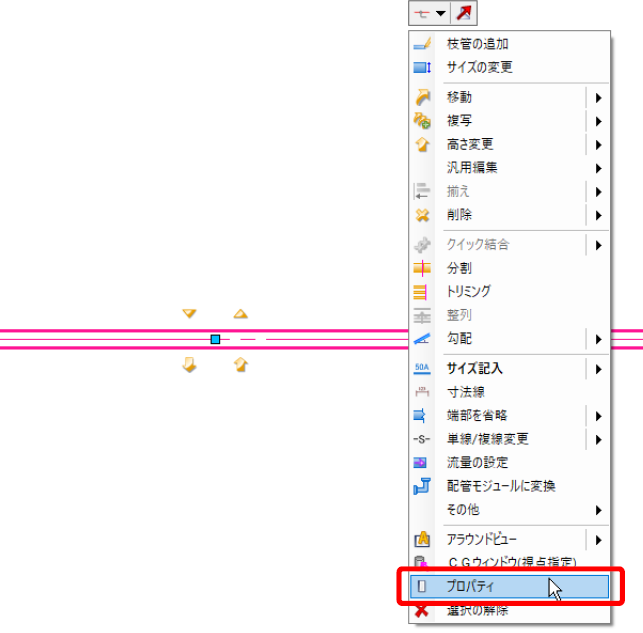

幅や厚みを変更したい冷媒管を選択し、コンテキストメニューから[プロパティ]を開きます。

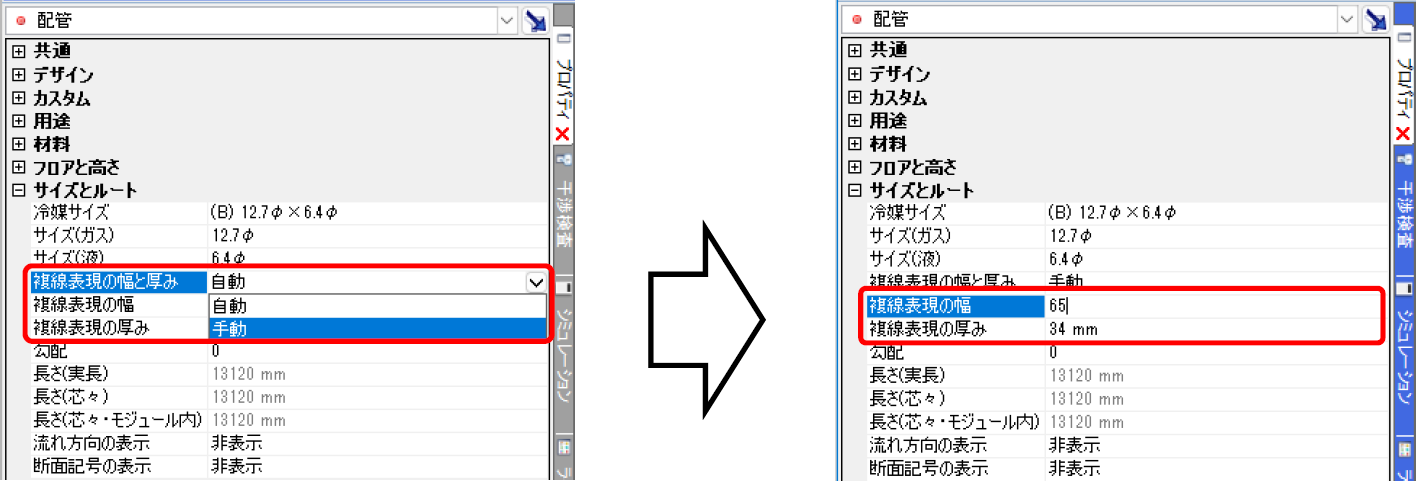

プロパティの[サイズとルート]-[複線表現の幅と厚み]を「手動」に変更します。
[複線表現の幅]と[複線表現の厚み]の値が変更できるようになります。任意の値を数値入力します。



補足説明

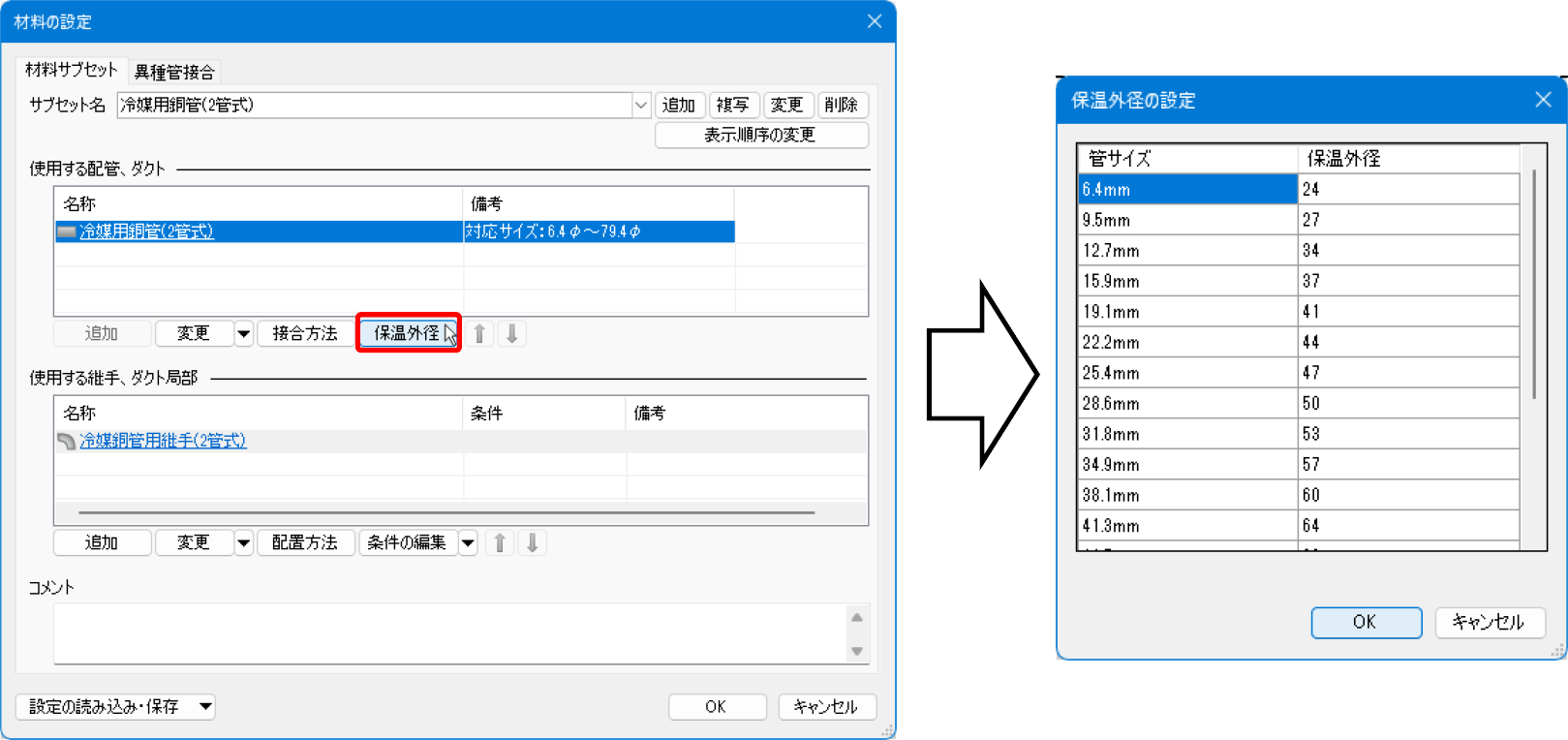

冷媒配管の複線表現のサイズは因幡電工様のネオパイプ（6.4φはネオコイル）の保温材の外径サイズを参考に設定されています。
