Q. 同じフロアの要素のみ系統選択したい
A. [同じフロアに限定する]をオンにします

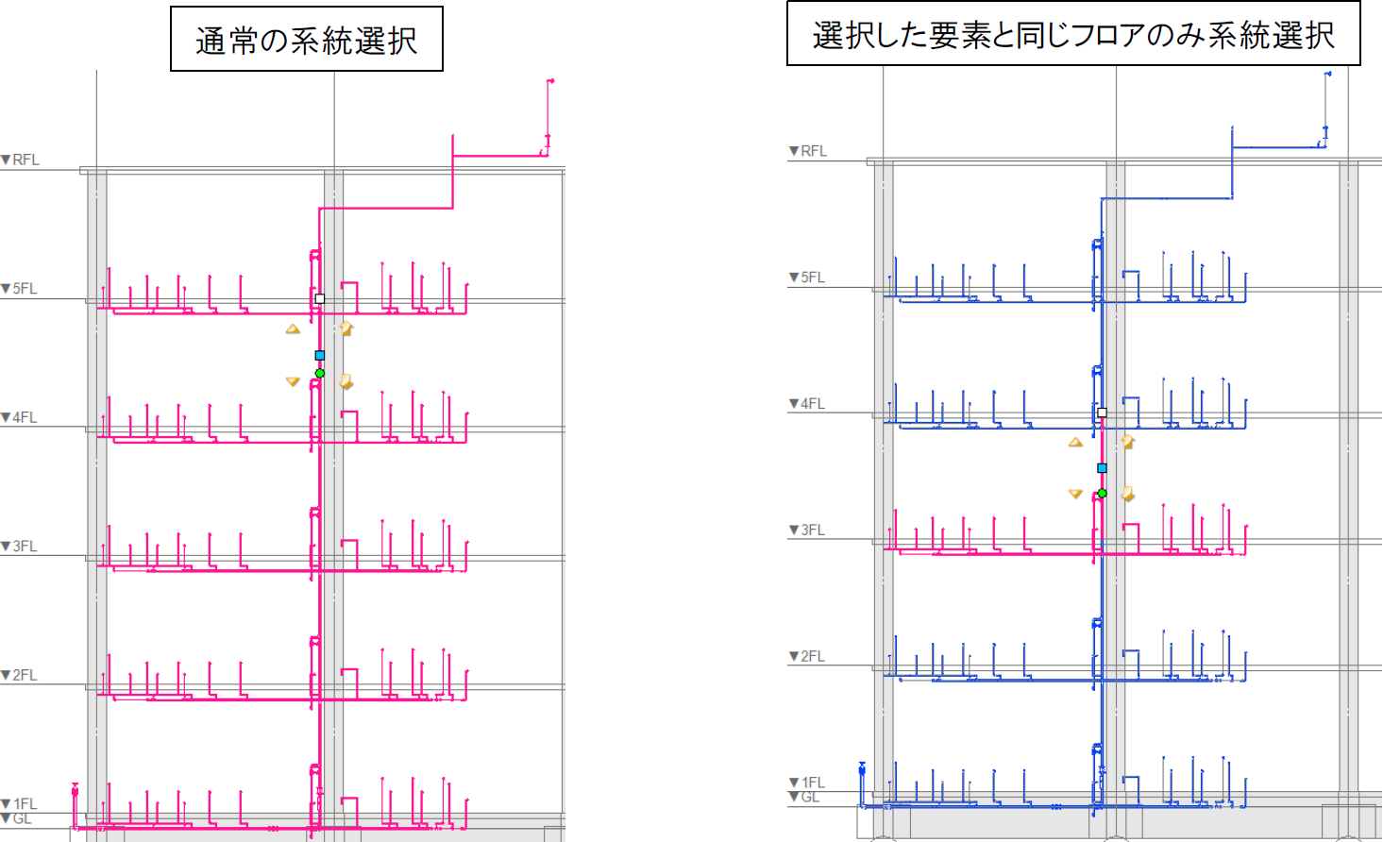

[系統選択]で配管､ダクトルートを選択した場合､フロアにかかわらず指定した管路の系統内で同じ用途のルートをすべて選択します。電気配線を選択した場合も､同じ回路番号の配線をすべて選択します。
系統内で、特定のフロアのみ選択したい場合は、[同じフロアに限定する]をオンにしてから選択します。

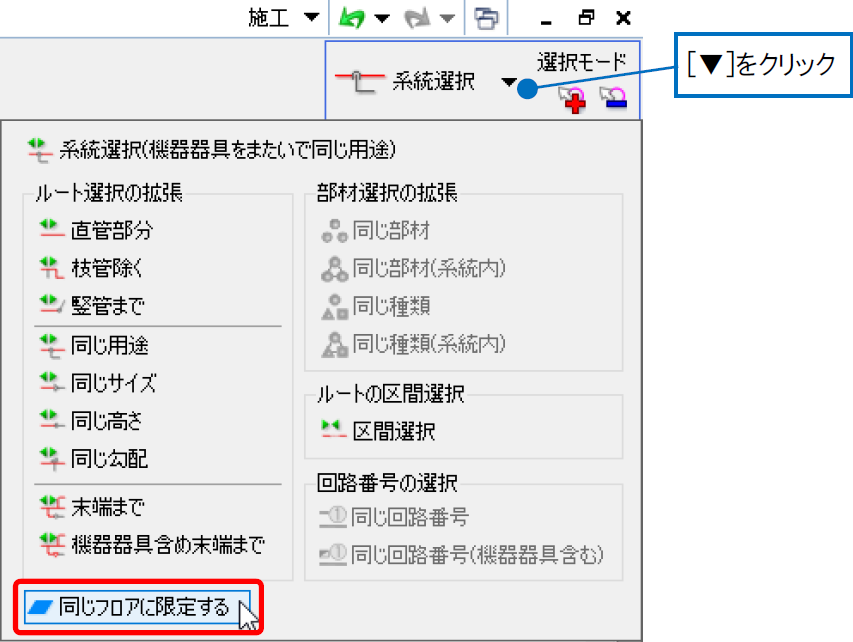

[系統選択]横の[▼]から[同じフロアに限定する]を選択します。

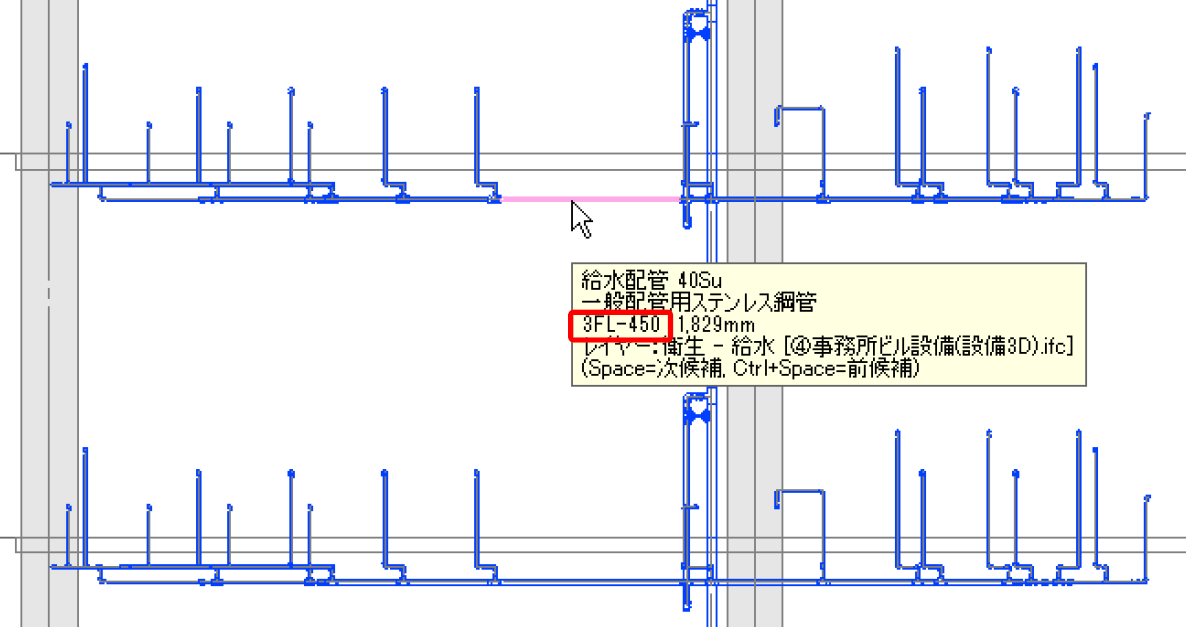

選択したいフロアの要素をクリックします。

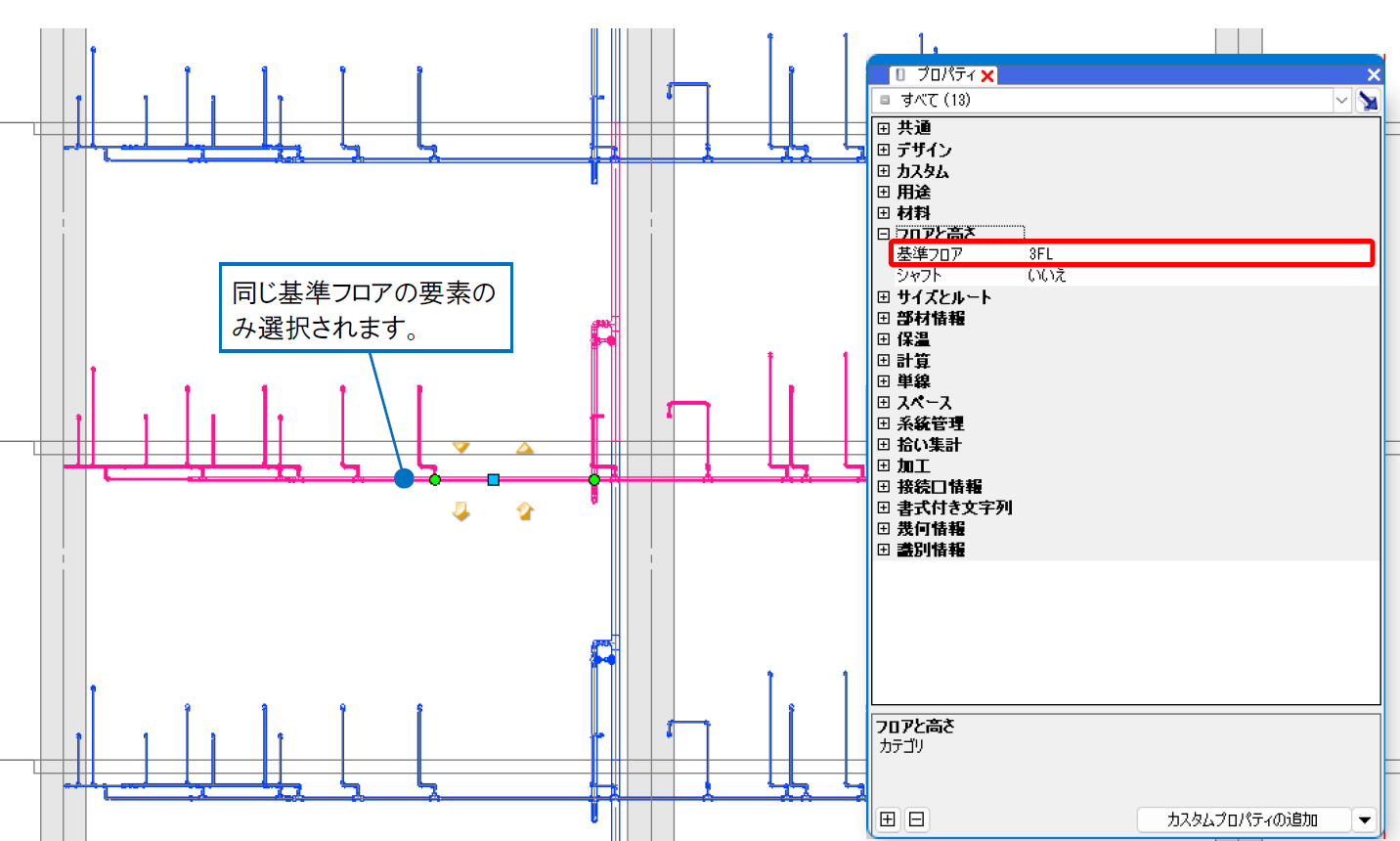

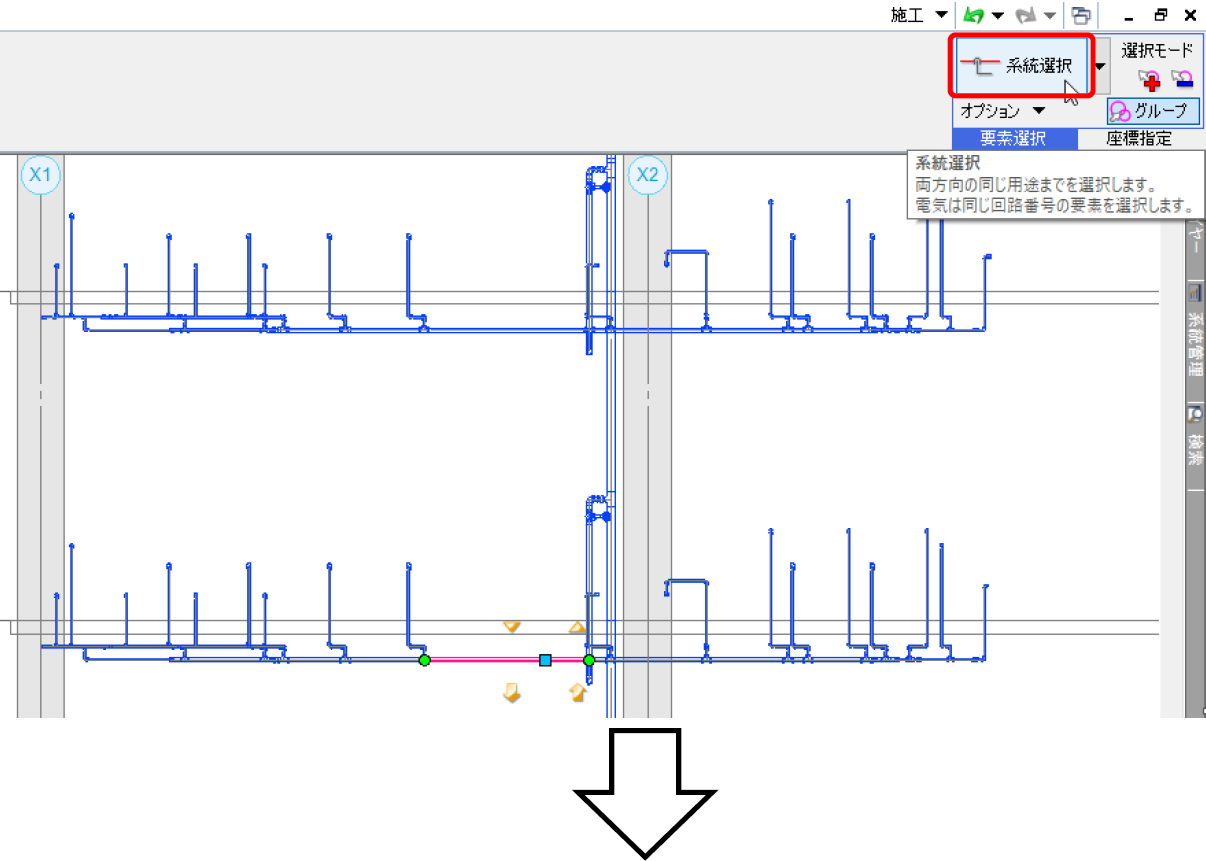

[系統選択]をクリックします。同じ基準フロアの要素のみ系統選択されます。
補足説明

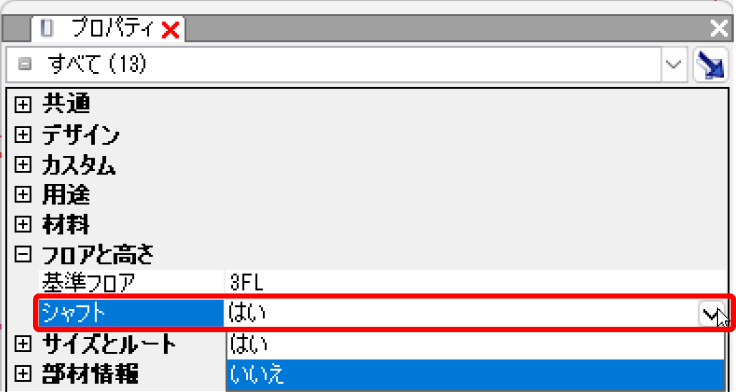

選択した要素と同じフロアでも、シャフトの設定が異なる要素は、選択されません。
シャフトについての詳細はFAQ「竪管をフロアごとに分割して表示したい」をご参照ください。
補足説明

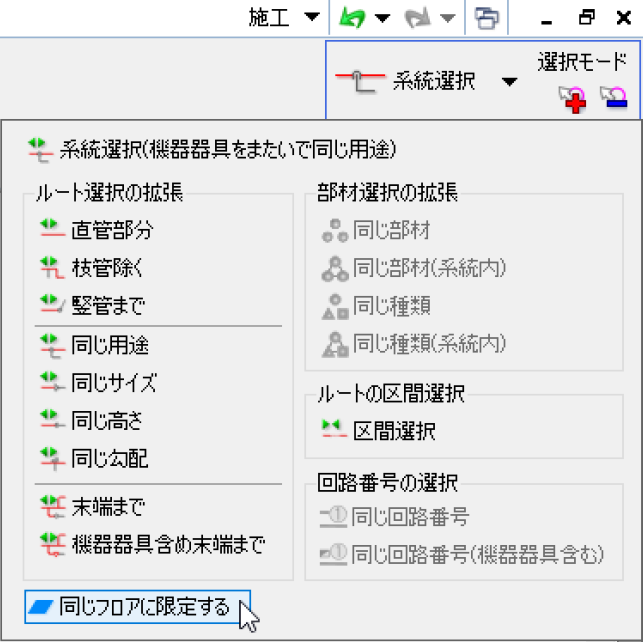

[同じフロアに限定する]をオンにすると、その他のルート選択機能にある「系統選択(機器器具をまたいで同じ用途)」「ルート選択の拡張」「部材選択の拡張」「回路番号の選択」でも同じ基準フロアの要素のみ選択します。
