A1.　作図時にリボンで設定します

A2.　作図後にプロパティで設定します

壁、円弧壁、床に耐火構造「耐火」/「準耐火」を設定できます。

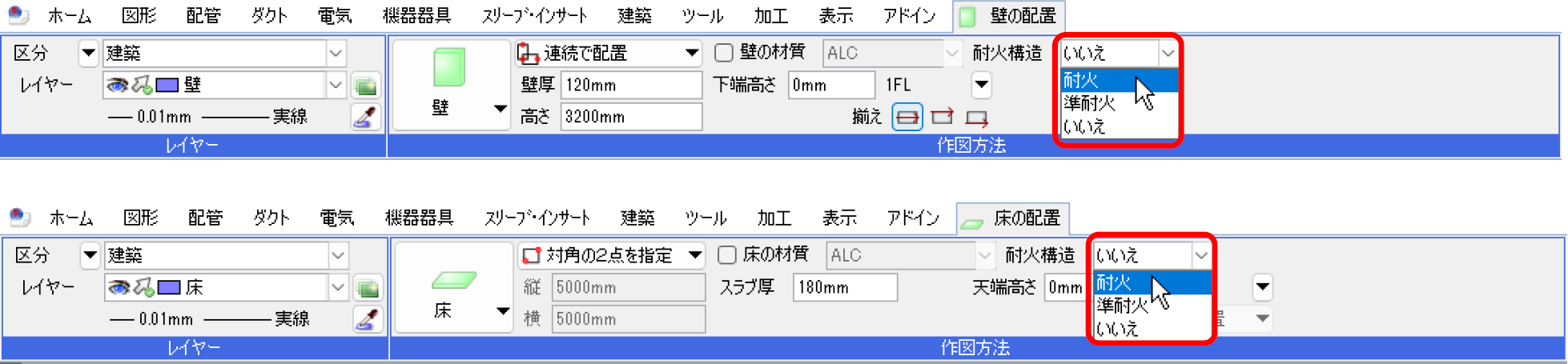

▼A1　作図時にリボンで設定します

壁や床の作図時にリボンで[耐火構造]を設定します。

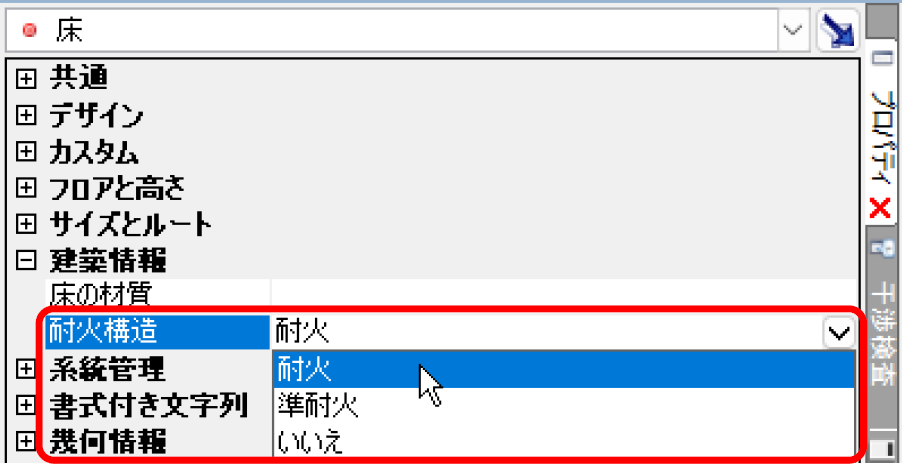

▼A2　作図後にプロパティで設定します

作図した壁や床を選択し、[プロパティ]の[建築情報]-[耐火構造]から設定できます。



補足説明

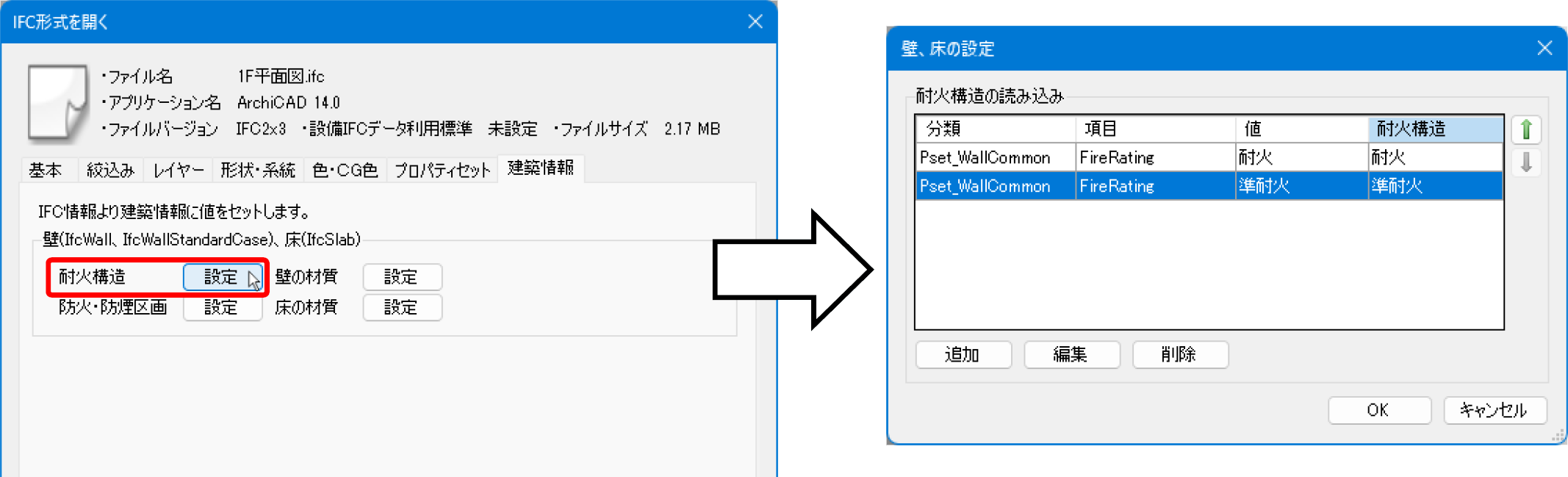

建築CADで躯体の耐火属性を入力し、保存したIFCファイルをレブロで読み込む時に、プロパティセットを割り当てることで読み込んだ壁や床に耐火構造を設定することもできます。
詳しい操作方法はテクニカルガイド「防火区画」をご参照ください。
