Q. 照明器具の配置個数を配光データから設定したい
A. [範囲上に配置]を選択し、[照度計算]で算出します
照明器具の配置時に、配光データから照度計算を行い、必要灯数を算出して配置時の個数に反映させることができます。
配光データが設定された照明器具を選択し[OK]をクリックします。
補足説明
配光データが設定されていない器具の場合は、[配光データ]タブ-[標準品の選択]で照明器具を選択して、配光データを設定することができます。
配置方法は[範囲上に配置]を選択し、[照度計算]をクリックします。

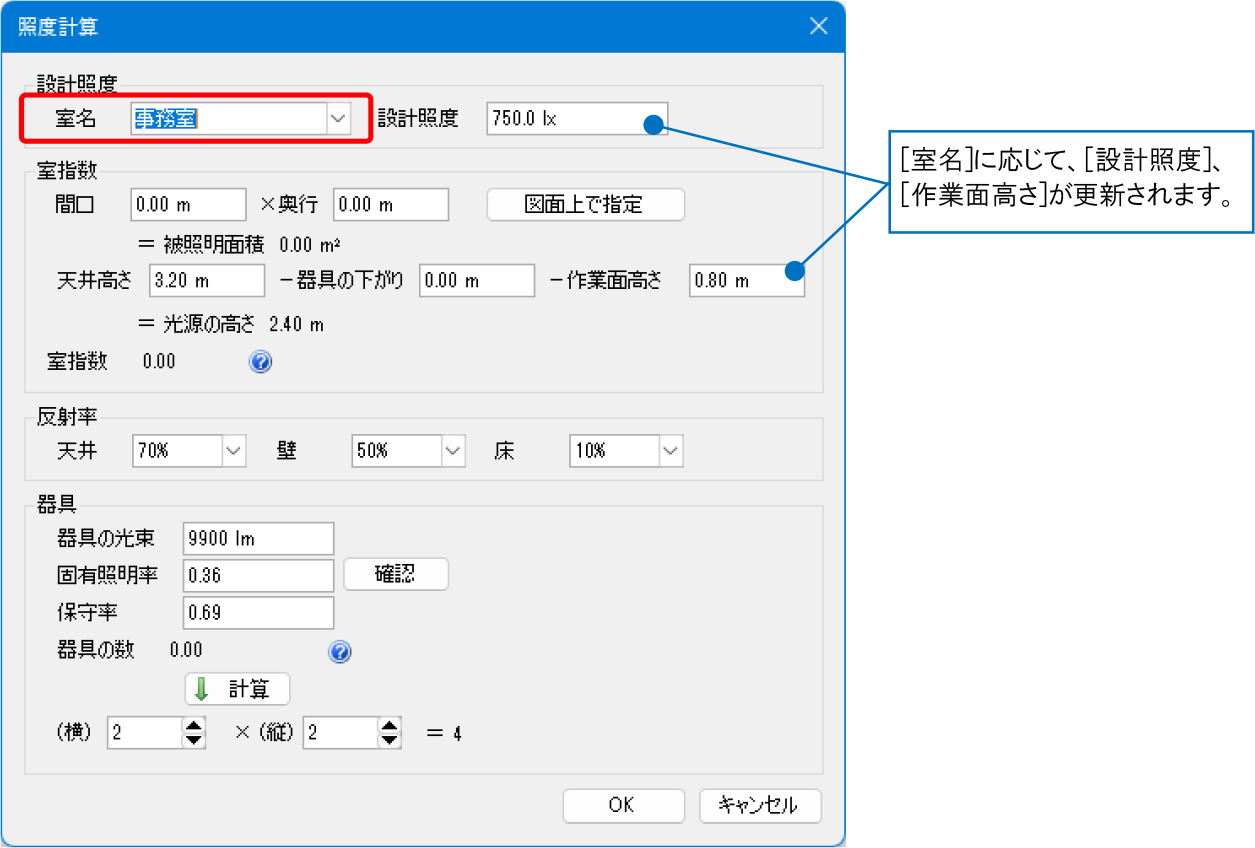

[照度計算]ダイアログで設計照度の[室名]を選択します。
室指数の[間口]と[奥行]を入力します。[図面上で指定]を選択すると、図面上で対角2点をクリックして室範囲を指定し、入力することができます。
室指数の[天井高さ]、[器具の下がり]、[作業面高さ]を設定し、反射率を選択します。
[計算]をクリックすると、指定した範囲に配置する器具の個数が(横)、(縦)に算出されて記入されます。
リボンでその他の設定を行い、対角2点をクリックすると、設定した個数を配置できます。
