A. [シャフト]を「いいえ」にします

[フロアの表示/非表示]が設定されているレイアウトやビューでは、[シャフト]が「はい」になっている要素は基準フロアの設定によらず、実際の高さが表示されているフロアの範囲内ではない場合、非表示になります。
[シャフト]が「はい」の竪管上に挿入された継手は[シャフト]が「はい」の状態で作図されます。
「いいえ」に切り替えると、基準フロアで表示/非表示が判断されるようになります。



表示したい継手を選択します。
竪管を選択し、[系統選択]横の[▼]‐[直管部分]をクリックします。

竪管にカーソルを合わせ、[両方]でクリックします。

表示されていない継手を含む、竪管の一直線上の配管が選択されます。

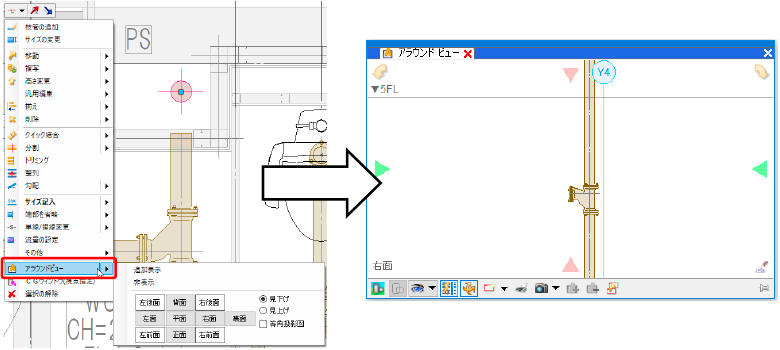

コンテキストメニューから、[アラウンドビュー]をクリックして開きます。



継手を選択し、[プロパティ]を開きます。

[サイズとルート]‐[シャフト]を「いいえ」に変更します。



補足説明

表示したい継手が別のビューに表示されている場合は、1～2の操作は不要です。
[シャフト]の機能に関しましては、FAQ「竪管をフロアごとに分割して表示したい」をご参照ください。
