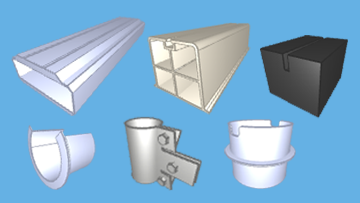

このページの部材は､因幡電機産業株式会社 電工カンパニー様のご協力により作成したユーザー部材です。
3次元形状(CG用)、属性情報が1つの部材にまとまっています。
※実際の形状と一部異なる物があります。詳細は因幡電機産業株式会社 電工カンパニー様の
　ホームページをご確認ください。





スリムダクトPD
スリムダクトPD

PD-90/120/140　（各20点）

27KB
パーツ
コーナー90°　他

PDE-90/120/140　他　（25点）
PDU-90/120/140（3点）
PDEM-90/120　他（39点）New(2024/11/5)
PDJTN(140-S-120-140)　他（36点）New(2024/11/5)

29KB～222KB
スリムダクトRD-ZA
RDダクト

RD-300/450/600/900-D-ZA 他　（各4点）
RD-300H/450H/600H/900H-D-ZA 他　（各4点）
RD-150-D-ZA 他　（3点）

32KB～42KB
RDダクト（歩路用）

RDW-300/450/600/900-D-ZA 他　（各4点）
RDW-300H/450H/600H/900H-D-ZA 他　（各4点）

21KB～99KB
パーツ
平面コーナー90°　他

RE-300/450/600/900-D-ZA 他　（99点）
RE-300H/450H/600H/900H-D-ZA 他　（70点）
RE-150-D-ZA 他　（10点）
RFJ-150/300/450/600/900-A-ZA 他　（9点）
RFJ-300H/450H/600H/900H-A-ZA 他　（8点）
CB-300/450/600/900-A-ZA 他　（12点）更新(2024/12/2)
CBB-900/900H-RCI-ZA　（2点）New(2024/12/2)

12KB～99KB
パーツ（歩路用）
平面コーナー90°　他

REW-300/450/600/900-D-ZA 他　（36点）
REW-300H/450H/600H/900H-D-ZA 他　（36点）
RXSSW-900-1/2/3-ZA　（3点）
RXSSW-900H-1/2/3-ZA　（3点）

21KB～99KB
架台
RD取付架台 門　他

RZM-300/450/600/900-S-A-ZA 他　（48点）
RZ-150-M-A-ZA 他　（7点）

25KB～31KB
共通パーツ

RPH-90-ZA/120-ZA 他　（5点）
PB-100/120　（2点）

27KB～118KB

更新(2024/12/2)

スリムダクトRD-SUS
RDダクト

RD-300/450/600/900-D-SUS 他　（各4点）
RD-300H/450H/600H/900H-D-SUS 他　（各4点）
RD-150-A-SUS 他　（3点）

33KB～42KB
RDダクト（歩路用）

RDW-300/450/600/900-D-SUS 他　（各4点）
RDW-300H/450H/600H/900H-D-SUS 他　（各4点）

21KB～99KB
パーツ
平面コーナー90°　他

RE-300/450/600/900-D-SUS 他　（122点）
RE-300H/450H/600H/900H-D-SUS 他　（127点）
RE-150-D-SUS 他　（11点）
CBB-900/900H-RCI-SUS　（2点）New(2024/12/2)

12KB～99KB
パーツ（歩路用）
平面コーナー90°　他

REW-300/450/600/900-D-SUS 他　（39点）
REW-300H/450H/600H/900H-D-SUS 他　（39点）

21KB～99KB
架台
RD取付架台 門　他

RZM-300/450/600/900-S-A-SUS 他　（48点）
RZ-150-M-A-SUS 他　（7点）

13KB～35KB
共通パーツ

RPH-90/120-SUS　（1点）

33KB
リサイクロックCR
リサイクロックCR　　

CR-W0715/W1015　（2点）

13KB

CR-A1015　（1点）

13KB
スリムダクトMD
スリムダクトMD

MD-751/851　他（各22点）

27KB
パーツ
平面コーナー90°　他

MK-75/85　他（67点）

29KB～222KB
防火区画貫通部材
耐火ネオスリーブ

IRNS-75/100/125/150RT　（4点）
IRNS-50/75/100/125/150N　（5点）
IRNS-50/70/75/100/125/150　（6点）

23KB～34KB
耐火キャップ

IRC-75/100/125/150NX　（4点）
IRC-75/100/125/150CK　（4点）

40KB～46KB
耐火テープ

IRTR-S(φ100/φ125/φ150/φ175用) 　（4点）
IRTR-N(φ100/φ125/φ150/φ175用) 　（4点）
IRTZ(φ150/φ175/φ200/φ250用) 　（4点）
IRTV-NY(φ150/φ175/φ200/φ250用) 　（4点）
IRTV-NK(φ150/φ175/φ200/φ250用) 　（4点）
IRTW-L(φ125/φ175/φ250/φ300/φ350用) 　（5点）

28KB
耐火キャップ
マンションタイプ
他

IRM-75/100S　（2点）
IRM-75/100P 　（2点）

28KB～33KB
耐火ボックス
他

IRBS-3020/6020/9020/12020 　（4点）
IRMB-3/T　（2点）

14KB～17KB
耐火プラグネオテープ

IRG-28/48T　（2点）
IRG-T(φ80/φ100/φ125用) 　（3点）
IRG-37/55T　（2点）

28KB
耐火貫通ブロック

IRKB-S/M/L　（3点）

33KB
耐火ユニットC

IRU-100/125/150/175CY 　（4点）
IRU-100/125/150/175CK 　（4点）

28KB
リフォームダクトJD
リフォームダクトJD

JD-13N/20N　他（各21点）

26KB
パーツ
平面エルボカバー90°　他

JK-13F/20F　他（66点）更新(2024/11/5)
JSN-13/20　他（各7点）New(2024/11/5)

32KB～283KB
リフォームダクトツインタイプ

TJD-20N　他（21点）

26KB
パーツ
平面エルボカバー90°　他

TJK-20　他（19点）

24KB～169KB
スリムダクトSD
スリムダクトSD

SW-66/77/100/140-I　他（各21点）

32KB～33KB
パーツ
ウォールコーナー　他

SW-66/77/100/140-I　他（135点）

46KB～228KB
機器据付台
プラロック

PR-151　（1点）
PR-350N/351N-I/350N-M/351N-M/350N-L/351N-L　（6点）
PR-400/401-I/400-L　（3点）
PR-450P/1800P　（2点）

31KB～43KB
樹脂製エアコン架台

LC-360N　（1点）

34KB
支持具
パイプロック　他

TKL-2K-A/3K/4K/5K/6K/7K/8K/9K/10K/11K/12K/13K/14K　他（24点）

44KB～80KB
クロスロックVタイプ　他

FL-V（30°）/（45°）/（60°）/（ベース）/（挟み金具）　（5点）
FL-V-4（30°）/（45°）/（60°）/（ベース）/（挟み金具）　（5点）
FL-D（120°）/（90°）/（60°）　（3点）
FL-D-4（120°）/（90°）/（60°）　（3点）
FL-C（30°）/（45°）/（60°）　（3点）
FL-C-4（30°）/（45°）/（60°）　（3点）
FL-CW（120°）/（90°）/（60°）　（3点）
FL-E（30°）/（45°）/（60°）　（3点）

72KB～359KB
防振吊り金具

BGK-S15/S30/W15/W30　（4点）

106KB～182KB
エアハン用ドレントラップ
エアハン吸込型用ドレントラップ　他

ADB-ST/PT　（2点）
ADB-K30/32/40/50　（4点）

30KB～83KB



注意事項

・読み取り専用で配布されます。
・この部材の対応バージョンはRebro2020以降です。それ以前のバージョンをご利用のお客様はアップデートしてください。
・ファイル容量は１部材を配置したときのレブロ図面の増加量です。お使いの環境により若干の誤差が生じます。





ダウンロード

【2024/12/2】
ダウンロードファイルのインストール方法について、注意事項があります。「更新履歴」をご確認ください。

一括ダウンロード(1728種、33.3MB)
2024/12/2追加・更新分ダウンロード
▶ Rebro2018以前用の一括ダウンロード(2024/4/1時点)
excelicon_small 因幡電機産業　電工カンパニー様 提供部材一覧(EXCELファイル)



部材のインストール方法

  1. ｢ダウンロード｣ボタンを押し､｢*.zip｣ファイルをダウンロードします。
  2. zipファイルの｢*.RebroPartsSheets｣ファイルをPCの任意の場所に解凍します。
  3. レブロを起動し､リボン[機器器具]-[メーカー提供部材]をクリックします。
  4. ダイアログの左下にある[設定]から[ファイルからユーザー部材の読み込み]をクリックし､ダウンロードしたファイルを選択します。
  5. ファイルの内容がダイアログで確認できますので､必要なものを読み込んでください。

詳しいインストール方法はこちら



更新履歴

2024/12/2

 「スリムダクトRD-ZA」に2種、「スリムダクトRD-SUS」に2種、計4種を追加しました。
「スリムダクトRD-ZA」にある2種、「スリムダクトRD-SUS」にある2種、計4種の有意点を追加しました。
併せて、下記修正を行いました。
・「スリムダクトRD-SUS」にある461種のプロパティ項目「材質」の値が異なっていた不具合を修正しました。
・「スリムダクトRD-SUS」-「450」-「RD-450H-SUS」にある1種の基準点の位置を修正しました。
・「スリムダクトRD-SUS」-「300」-「RD-300-SUS」、「450」-「RD-450-SUS」、「900」-RDW-900-SUS（歩路用）」にある4種の形状がカタログと異なっていた不具合を修正しました。
・一括ダウンロード:現在のメーカー提供部材を削除してから、メーカー提供部材の読み込みをしてください。
・更新分ダウンロード:修正前部材を[スリムダクトRD-SUS]-「450」-「＊2024/10以前_RD-450H-SUS」フォルダに移動しました。
該当フォルダの削除をお願いいたします。

2024/11/5

 「スリムダクトPD」に75種、「リフォームダクトJD」に7種、計82種を追加しました。
「リフォームダクトJD」にある「JSP-13」、「JSP-20」の名称を「シーリングキャップ」から「シーリングキャップ（壁穴のセンター位置50mm以下）」へ変更しました。

2024/10/11

 「エアハン用ドレントラップ」に6種を追加しました。

2024/8/29

 「スリムダクトPD」に3種、「スリムダクトRD-ZA」に12種、「スリムダクトRD-SUS」461種を追加しました。
併せて、リスト名「スリムダクトRD」を「スリムダクトRD-ZA」へ変更しました。

2024/5/24

 「スリムダクトRD」にある部材44種の有意点を追加しました。
併せて、「スリムダクトRD」にある「RDダクト(歩路用)」部材について、フォルダ名を更新しました。
・変更後　「RDW-300（歩路用）」　（変更前　「RDW-300」）
・変更後　「RDW-300H（歩路用）」 （変更前　「RDW-300H」）
・変更後　「RDW-450（歩路用）」　（変更前　「RDW-450」）
・変更後　「RDW-450H（歩路用）」 （変更前　「RDW-450H」）
・変更後　「RDW-600（歩路用）」　（変更前　「RDW-600」）
・変更後　「RDW-600H（歩路用）」 （変更前　「RDW-600H」）
・変更後　「RDW-900（歩路用）」　（変更前　「RDW-900」）
・変更後　「RDW-900H（歩路用）」 （変更前　「RDW-900H」）

・一括ダウンロード:現在のメーカー提供部材を削除してから、メーカー提供部材の読み込みをしてください。

更新履歴　2024/4/1　以前

2024/4/1

 「スリムダクトRD」に7種、「リサイクロックCR」に1種、「防火区画貫通部材」に2種、「スリムダクトSD」に219種、「機器据付台」に13種、「支持具」に56種を追加しました。
併せて、下記変更を行いました。
・「防火区画貫通部材」にある[耐火テープ]-[耐火テープ排水タイプN]のフォルダ名称と部材名称を「耐火テープ給排水タイプ」に変更しました。
・「リサイクロックCR」2種、「防火区画貫通部材」71種のプロパティ項目「標準単価(円)」を更新しました。
・「リサイクロックCR」2種の基準点の変更を行いました。
・一括ダウンロード:現在のメーカー提供部材を削除してから、メーカー提供部材の読み込みをしてください。
・追加・更新分ダウンロード:変更前部材を[＊2024/3以前_旧データ_リサイクロックCR]フォルダに移動しました。
該当フォルダの削除をお願いいたします。

Rebro2020以降用として「メーカー提供部材」を更新しました。
Rebro2018以前のレブロをご使用のお客様は、｢Rebro2018以前用の一括ダウンロード｣から「メーカー提供部材」をダウンロードしてください。

2023/10/02

 「スリムダクトRD」434種のプロパティ項目「標準単価(円)」を更新しました。

2023/9/13

 「リフォームダクトJD」にリフォームダクトJD42種、リフォームダクトツインタイプ21種、パーツ85種の計148種を追加しました。

2023/8/2

 「スリムダクトPD」32種、「リサイクロックCR」2種の計34種のプロパティ項目「標準単価(円)」を更新しました。

2023/7/7

 「スリムダクトRD」にパーツ23種、「スリムダクトMD」にスリムダクトMD44種、パーツ67種、「防火区画貫通部材」に74種の計208種を追加しました。

2022/12/27

 「スリムダクトRD」にスリムダクトRD、スリムダクトRD（歩路用）、パーツ、架台の計222種を追加しました。
併せて、「スリムダクトRD」計197種のプロパティ項目「製品重量」を更新しました。

2022/10/03

 因幡電機産業株式会社　電工カンパニー様のご協力によりレブロ専用の因幡電機産業　電工カンパニー部材を追加しました。（スリムダクトPD、RD、リサイクロックCRの計284種）
